Cách chọn lõi động cơ phù hợp cho ứng dụng của bạn

2025-09-30 16:10:20

Việc lựa chọn lõi động cơ phù hợp là rất quan trọng để tối ưu hóa hiệu suất, hiệu quả và tuổi thọ của động cơ điện trong các ứng dụng khác nhau. Cho dù bạn đang thiết kế động cơ cho máy móc công nghiệp, hệ thống ô tô, thiết bị điện tử tiêu dùng hay giải pháp năng lượng tái tạo, việc hiểu rõ các yếu tố chính ảnh hưởng đến việc lựa chọn lõi động cơ sẽ giúp bạn đưa ra quyết định sáng suốt.

1. Tìm hiểu lõi động cơ

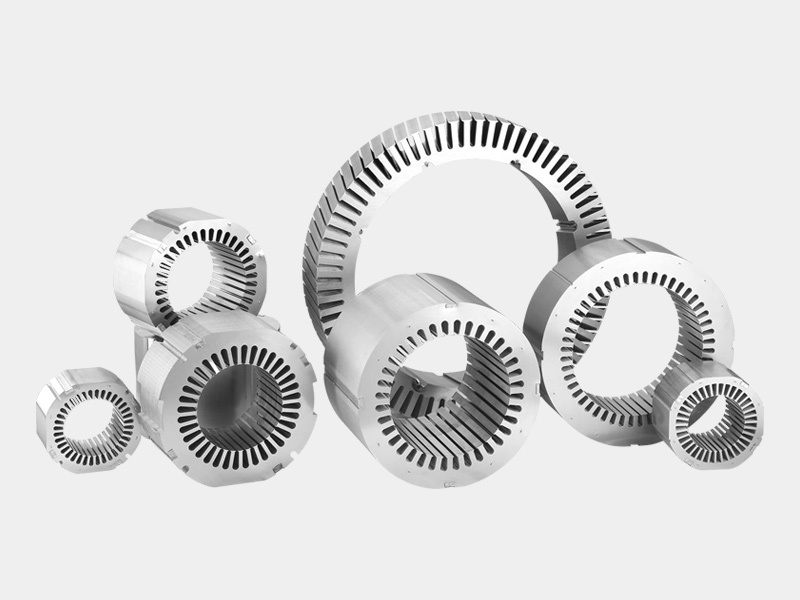

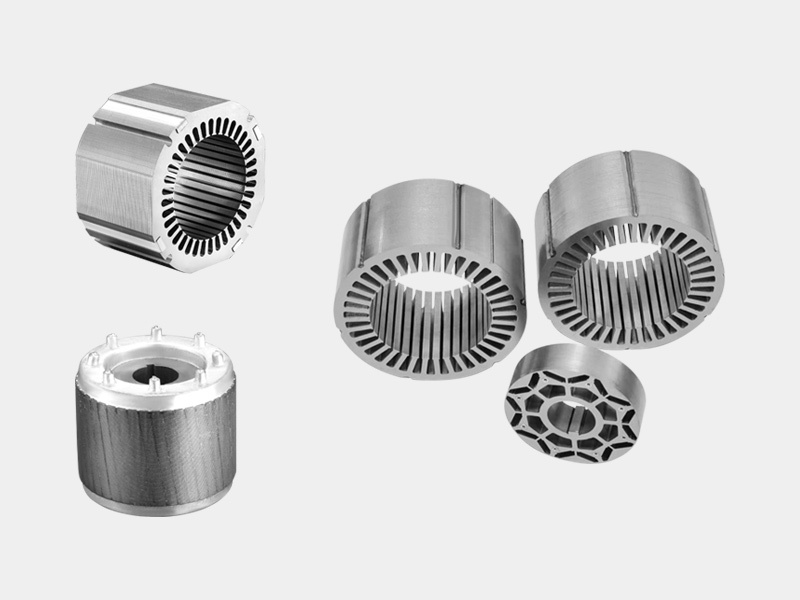

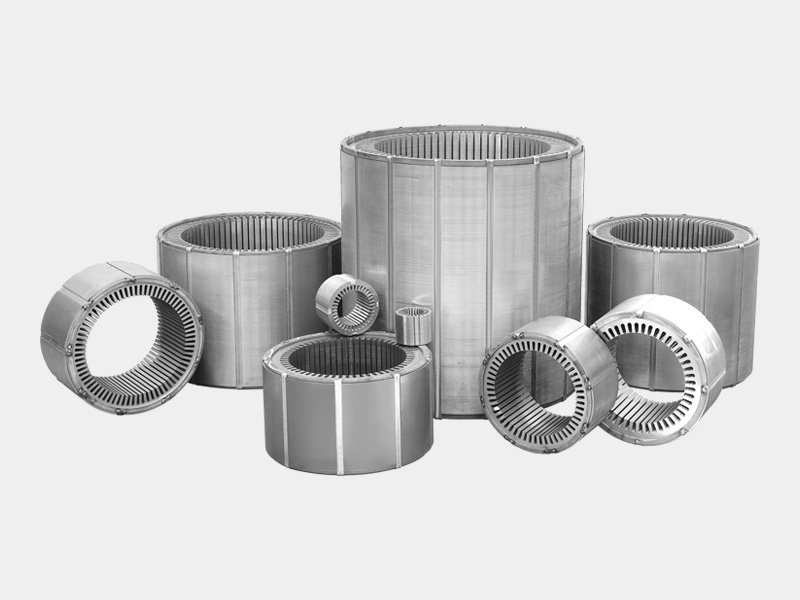

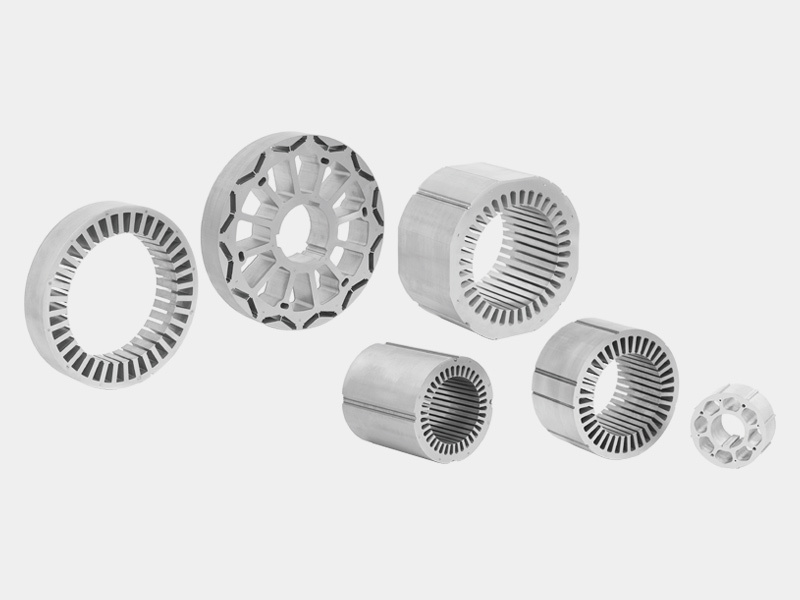

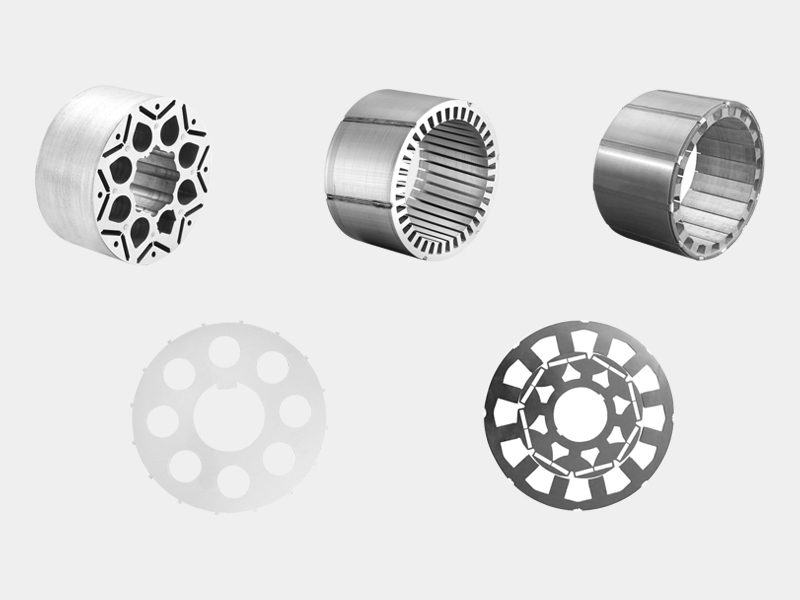

Lõi động cơ, còn được gọi là lõi stato hoặc lõi rôto, là thành phần từ tính tạo thành xương sống của động cơ điện. Nó thường được làm từ các tấm thép nhiều lớp hoặc vật liệu tổng hợp từ mềm (SMC) và đóng vai trò quan trọng trong việc chuyển đổi năng lượng bằng cách dẫn hướng từ thông một cách hiệu quả.

Các loại lõi động cơ
- Lõi thép nhiều lớp: Được làm từ các tấm thép mỏng (dán mỏng) xếp chồng lên nhau để giảm tổn thất do dòng điện xoáy.
- Lõi composite từ mềm (SMC): Vật liệu sắt dạng bột cho phép thiết kế 3D phức tạp và giảm tổn thất lõi.
- Lõi rắn: Được sử dụng trong các ứng dụng cụ thể đòi hỏi độ bền cơ học cao, mặc dù chúng chịu tổn thất dòng điện xoáy cao hơn.

2. Các yếu tố chính trong việc lựa chọn lõi động cơ

A. Yêu cầu ứng dụng
Mục đích sử dụng của động cơ quyết định vật liệu và thiết kế cốt lõi. Coi như:
- Yêu cầu về mô-men xoắn và tốc độ: Các ứng dụng mô-men xoắn cao có thể cần các lớp mỏng hơn hoặc lõi SMC.
- Môi trường hoạt động: Điều kiện khắc nghiệt (nhiệt độ cao, độ ẩm hoặc độ rung) có thể yêu cầu vật liệu chống ăn mòn.
- Các hạn chế về kích thước và trọng lượng: Động cơ nhỏ gọn (ví dụ: máy bay không người lái, thiết bị y tế) được hưởng lợi từ các lõi hiệu suất cao như SMC.

B. Lựa chọn vật liệu cốt lõi
Việc lựa chọn vật liệu tác động đến hiệu quả, chi phí và khả năng sản xuất.
- Thép Silicon (Thép điện): Phổ biến nhất do có tính thấm từ cao và tổn hao từ trễ thấp.
- Hợp kim kim loại vô định hình: Tổn hao lõi thấp hơn nhưng đắt hơn.
- Vật liệu tổng hợp từ mềm (SMC): Lý tưởng cho các ứng dụng tần số cao và hình học phức tạp.

C. Tổn thất cốt lõi và hiệu quả
Tổn hao lõi (tổn hao trễ và tổn thất dòng điện xoáy) làm giảm hiệu suất động cơ. Để giảm thiểu tổn thất:
- Sử dụng các tấm mỏng hơn (0,1mm–0,5mm) cho động cơ tần số cao.
- Lựa chọn vật liệu có độ kháng từ thấp (ví dụ: thép silicon cao cấp).
- Cân nhắc sử dụng SMC cho các ứng dụng tần số cao (>1 kHz).

D. Cân nhắc về sản xuất và chi phí
- Dập cán: Tiết kiệm chi phí cho sản xuất hàng loạt nhưng hạn chế về tính linh hoạt trong thiết kế.
- Ép SMC: Cho phép tạo hình dạng phức tạp nhưng có thể tốn vật liệu cao hơn.
- Xử lý nhiệt: Một số vật liệu cần ủ để tối ưu hóa tính chất từ.

E. Hiệu suất nhiệt
Quá nóng có thể làm giảm hiệu suất động cơ. Đảm bảo vật liệu cốt lõi có:
- Độ dẫn nhiệt cao giúp tản nhiệt.
- Độ giãn nở nhiệt thấp để duy trì tính toàn vẹn của cấu trúc.

3. Tối ưu hóa thiết kế cho lõi động cơ

A. Độ dày cán và xếp chồng
Các lớp mỏng hơn làm giảm tổn thất dòng điện xoáy nhưng lại tăng độ phức tạp trong sản xuất. Độ dày tối ưu phụ thuộc vào tần số hoạt động.

B. Cấu hình khe và cực
Số lượng khe và cực ảnh hưởng đến độ gợn mô-men xoắn và hiệu suất. Phân tích phần tử hữu hạn (FEA) có thể giúp tối ưu hóa thiết kế.

C. Bão hòa từ tính
Tránh vượt quá mật độ từ thông bão hòa của vật liệu (thường là 1,5–2 Tesla đối với thép silicon) để tránh giảm hiệu suất.

4. Kiểm tra và xác nhận
Trước khi hoàn thiện lõi động cơ, hãy tiến hành:
- Kiểm tra tổn thất lõi: Đo độ trễ và tổn thất dòng điện xoáy trong điều kiện vận hành.
- Phân tích nhiệt: Đảm bảo lõi có thể chịu được tải nhiệt dự kiến.
- Kiểm tra ứng suất cơ học: Xác minh độ bền dưới tác động rung và tải.

5. Xu hướng tương lai về công nghệ lõi động cơ
- Vật liệu tiên tiến: Hợp kim nano tinh thể và SMC hiệu suất cao đang nâng cao hiệu quả.
- Sản xuất phụ gia: Lõi in 3D cho phép thiết kế tùy chỉnh với lượng chất thải giảm.
- Tối ưu hóa dựa trên AI: Học máy giúp lựa chọn các thông số cốt lõi tốt nhất cho các ứng dụng cụ thể.

Phần kết luận
Việc chọn lõi động cơ phù hợp liên quan đến việc cân bằng hiệu suất, chi phí và khả năng sản xuất. Bằng cách hiểu rõ các đặc tính vật liệu, tổn thất lõi và các yêu cầu cụ thể của ứng dụng, các kỹ sư có thể thiết kế động cơ mang lại hiệu suất và độ tin cậy tối ưu. Luôn cập nhật các công nghệ mới nổi để tận dụng những tiến bộ về vật liệu lõi động cơ và kỹ thuật sản xuất.
