Stator và Rotor động cơ NEV: Thành phần cốt lõi của động cơ đẩy xe điện

Sự tăng trưởng nhanh chóng của Phương tiện sử dụng năng lượng mới (NEV) đã cách mạng hóa ngành công nghiệp ô tô, trong đó động cơ điện đóng vai trò then chốt trong quá trình chuyển đổi này. Trung tâm của những động cơ này là hai bộ phận quan trọng: stato và rôto. Cùng nhau, chúng tạo thành nền tảng của hệ thống động cơ điện, chuyển đổi năng lượng điện thành chuyển động cơ học. Bài viết này khám phá thiết kế, vật liệu, quy trình sản xuất và các cân nhắc về hiệu suất của stato và rôto động cơ NEV, nêu bật tầm quan trọng của chúng trong các phương tiện chạy điện hiện đại.

1. Giới thiệu về Động cơ NEV
Động cơ điện trong NEV thường là động cơ cảm ứng xoay chiều hoặc động cơ đồng bộ nam châm vĩnh cửu (PMSM). Cả hai loại đều dựa vào sự tương tác giữa stato và rôto để tạo ra mô-men xoắn. Stator đứng yên trong khi rôto quay, được điều khiển bởi lực điện từ. Hiệu suất, mật độ năng lượng và độ tin cậy của các bộ phận này ảnh hưởng trực tiếp đến hiệu suất, phạm vi hoạt động và độ bền của xe.

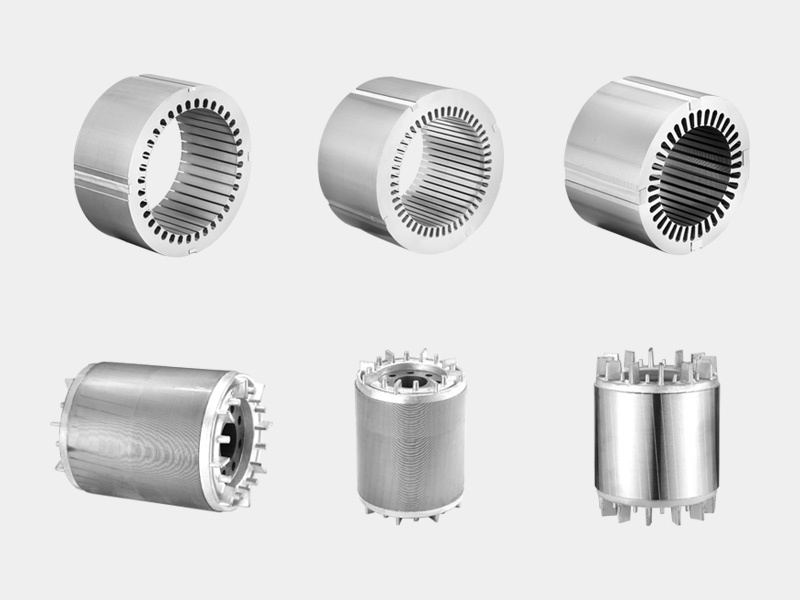

2. Stator: Cấu trúc và chức năng
Stator là bộ phận đứng yên của động cơ và bao gồm một số bộ phận chính:

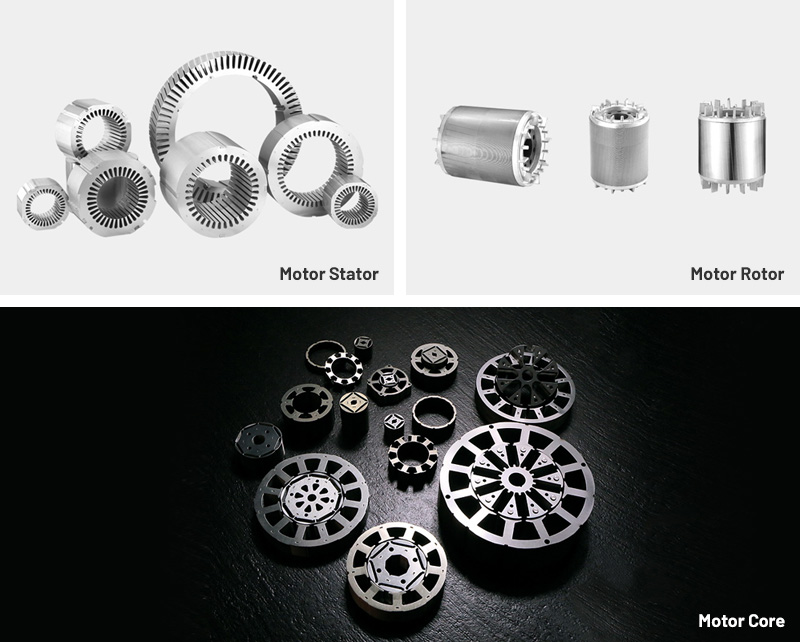

2.1 Lõi Stator

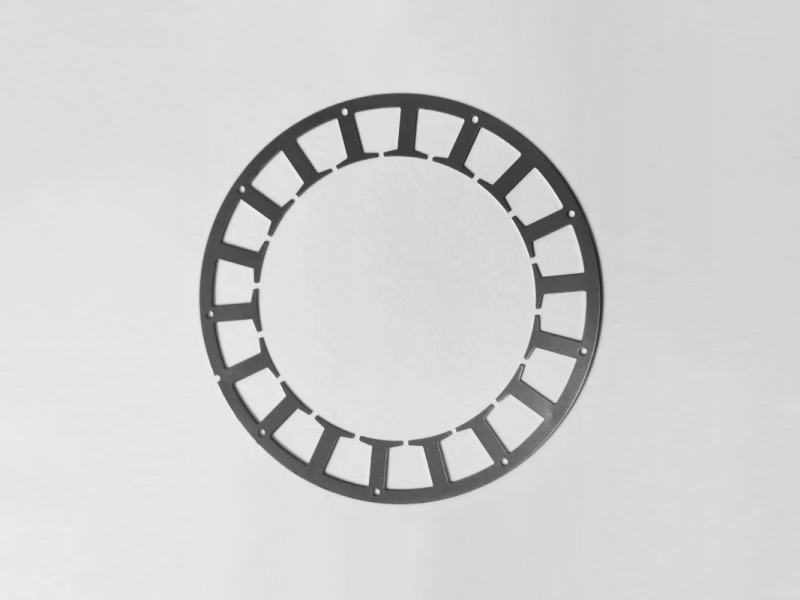

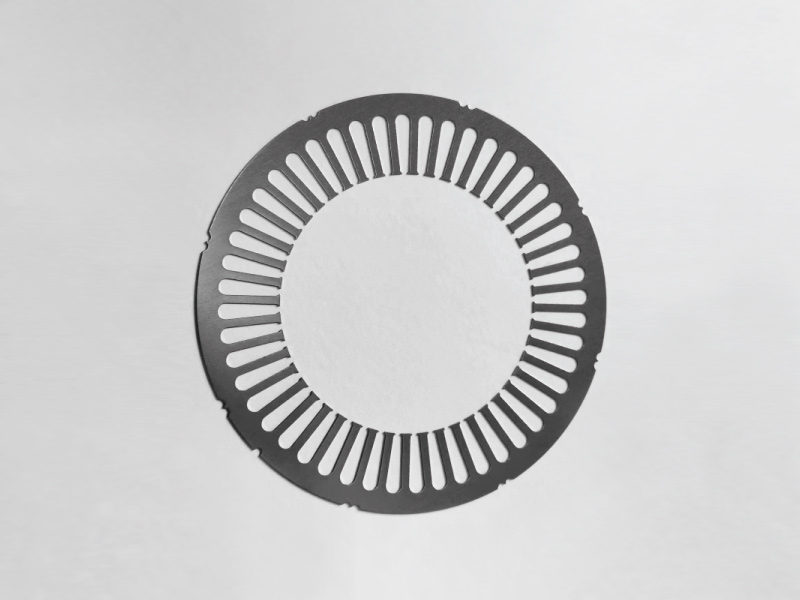

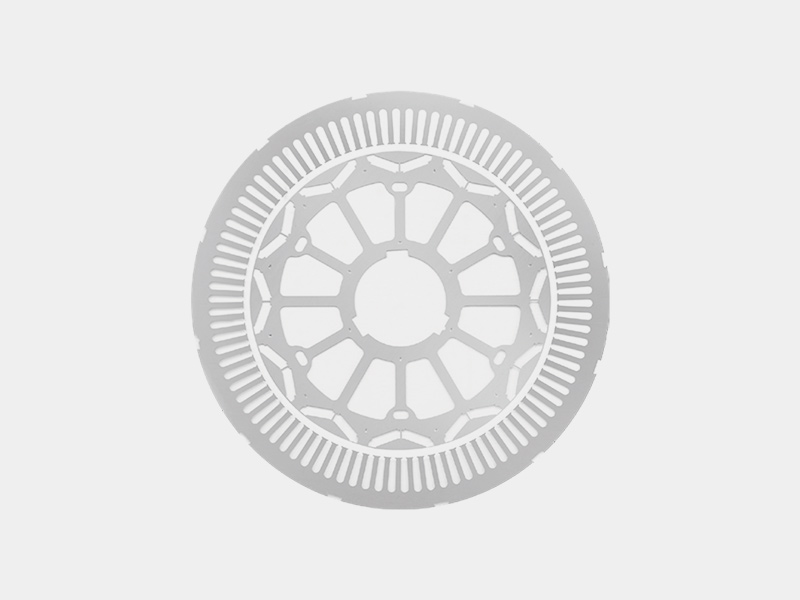

Lõi stato thường được làm bằng các tấm thép silicon nhiều lớp để giảm thiểu tổn thất do dòng điện xoáy. Những lớp màng này được xếp chồng lên nhau và cách nhiệt để giảm sinh nhiệt. Lõi có các khe giữ cuộn dây stato.

2.2 Cuộn dây Stator
Cuộn dây đồng hoặc nhôm được đưa vào các rãnh stato. Các cuộn dây này được bố trí theo một mô hình cụ thể (ví dụ: phân tán hoặc tập trung) để tạo ra từ trường quay khi được cấp điện. Số pha cuộn dây (thường là ba pha) quyết định độ êm và đặc tính mô-men xoắn của động cơ.

2.3 Cách nhiệt và làm mát
Vật liệu cách điện cao áp bảo vệ cuộn dây khỏi bị đoản mạch. Các phương pháp làm mát, chẳng hạn như làm mát bằng chất lỏng hoặc làm mát bằng không khí, được tích hợp để quản lý tản nhiệt, đảm bảo hiệu suất tối ưu khi tải nặng.

3. Rôto: Thiết kế và vận hành
Rôto là bộ phận quay tương tác với từ trường của stato để tạo ra chuyển động. Thiết kế của nó thay đổi tùy thuộc vào loại động cơ:

3.1 Rôto động cơ cảm ứng
Trong động cơ cảm ứng, rôto bao gồm một lõi nhiều lớp với các thanh dẫn điện (thường là nhôm hoặc đồng) được sắp xếp theo cấu hình "lồng sóc". Khi từ trường quay của stato tạo ra dòng điện trong các thanh này, mô-men xoắn sẽ được tạo ra.

3.2 Rôto nam châm vĩnh cửu
PMSM sử dụng nam châm đất hiếm cường độ cao (ví dụ: neodymium) được gắn trong rôto. Những nam châm này tạo ra từ trường bền bỉ, loại bỏ nhu cầu kích thích bên ngoài và nâng cao hiệu quả. Số cực của rôto và sự sắp xếp nam châm ảnh hưởng đến độ gợn sóng mô-men xoắn và phạm vi tốc độ.

3.3 Rôto từ trở
Một số động cơ NEV sử dụng rôto chuyển mạch từ trở (SR), dựa vào từ trở thay vì nam châm vĩnh cửu. Những cánh quạt này đơn giản và tiết kiệm chi phí nhưng đòi hỏi các thuật toán điều khiển chính xác.

4. Lựa chọn và sản xuất vật liệu
Hiệu suất của stato và rôto phụ thuộc rất nhiều vào việc lựa chọn vật liệu và độ chính xác trong chế tạo:

4.1 Vật liệu Stator
- Thép silicon: Giảm tổn thất trễ.
- Cuộn dây đồng: Có độ dẫn điện cao.
- Nhựa Epoxy: Cung cấp khả năng cách nhiệt và toàn vẹn cấu trúc.

4.2 Vật liệu rôto
- Nam châm vĩnh cửu: Mật độ năng lượng cao nhưng đắt tiền.
- Thanh nhôm/đồng: Được sử dụng trong rôto cảm ứng để tiết kiệm chi phí.
- Hợp kim cường độ cao: Chịu được lực ly tâm ở tốc độ cao.

4.3 Quy trình sản xuất
- Cuộn dây stato: Kỹ thuật quấn tự động hoặc cuộn dây kẹp tóc nâng cao độ chính xác.
- Lắp ráp rôto: Liên kết nam châm, độ lệch và cân bằng là rất quan trọng để giảm tiếng ồn.
- Xử lý nhiệt: Tăng cường tính chất vật liệu cho độ bền.

5. Cân nhắc về hiệu suất
Một số yếu tố ảnh hưởng đến hiệu suất và độ tin cậy của stato và rôto:

5.1 Hiệu quả
- Tổn thất đồng: Giảm nhờ tối ưu hóa điện trở cuộn dây.
- Tổn thất sắt: Giảm thiểu thông qua cán màng chất lượng cao.
- Dòng điện xoáy: Giảm thiểu bằng cách dùng tấm thép mỏng.

5.2 Quản lý nhiệt
Quá nóng có thể làm giảm chất cách điện và nam châm. Các hệ thống làm mát tiên tiến, chẳng hạn như làm mát bằng dầu trực tiếp, ngày càng được áp dụng rộng rãi trong động cơ NEV.

5.3 Tiếng ồn và độ rung
Độ lệch tâm của rôto hoặc các sóng hài trong khe stato có thể gây ra tiếng ồn. Thiết kế rôto lệch và thuật toán điều khiển tiên tiến giúp giảm thiểu những vấn đề này.

6. Xu hướng tương lai
Khi công nghệ NEV phát triển, stato và rôto dự kiến ​​sẽ có những tiến bộ về:
- Chất siêu dẫn nhiệt độ cao: Giảm tổn thất năng lượng.
- Thiết kế động cơ tích hợp: Kết hợp chức năng stator và rotor cho gọn nhẹ.
- Vật liệu có thể tái chế: Giải quyết các mối quan tâm về tính bền vững.

7. Kết luận
Stator và rôto là xương sống của hệ thống động cơ NEV, quyết định hiệu suất, công suất đầu ra và tuổi thọ. Những cải tiến liên tục về vật liệu, sản xuất và quản lý nhiệt sẽ nâng cao hơn nữa hiệu suất của chúng, thúc đẩy thế hệ xe điện tiếp theo.

Bằng cách hiểu rõ các thành phần cốt lõi này, các kỹ sư có thể tối ưu hóa thiết kế động cơ để đáp ứng nhu cầu ngày càng tăng về phương tiện giao thông sạch hơn, hiệu quả hơn.
