Tìm hiểu về Stator và Rotor động cơ: Các thành phần cốt lõi của Động cơ điện

Động cơ điện là nền tảng của công nghệ hiện đại, cung cấp năng lượng cho mọi thứ từ thiết bị gia dụng đến máy móc công nghiệp. Trung tâm của mỗi động cơ điện là hai bộ phận quan trọng: stato và rôto. Các bộ phận này hoạt động song song để chuyển đổi năng lượng điện thành chuyển động cơ học. Bài viết này tìm hiểu chi tiết về thiết kế, chức năng và tương tác của chúng.


1. Giới thiệu về Stator và Rotor
Stator là bộ phận đứng yên của động cơ điện, còn rôto là bộ phận quay. Cùng nhau, chúng tạo ra lực điện từ điều khiển động cơ. Stator thường chứa cuộn dây hoặc nam châm vĩnh cửu, trong khi rôto chứa dây dẫn hoặc nam châm tương tác với từ trường của stato.


2. Stator: Thiết kế và chức năng
Stator là lớp vỏ bên ngoài của động cơ, được chế tạo từ các tấm thép nhiều lớp để giảm thiểu tổn thất năng lượng do dòng điện xoáy. Vai trò chính của nó bao gồm:

2.1 Cuộn dây Stator
Hầu hết các stato đều có cuộn dây bằng đồng hoặc nhôm được sắp xếp thành các khe. Khi dòng điện xoay chiều (AC) chạy qua các cuộn dây này, chúng sẽ tạo ra từ trường quay (trong động cơ AC) hoặc từ trường tĩnh (trong động cơ DC).

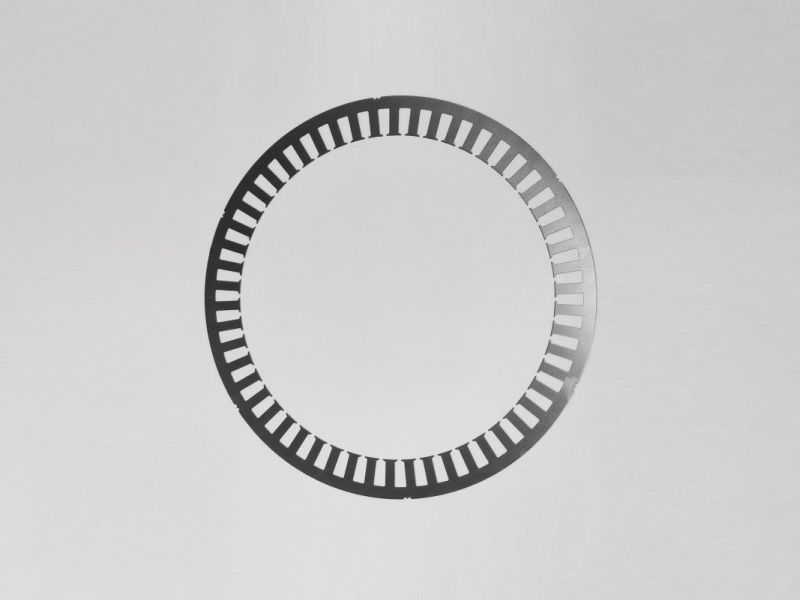

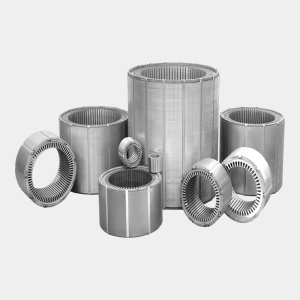

2.2 Lõi Stator
Lõi nhiều lớp làm giảm hiện tượng trễ và tổn thất dòng điện xoáy. Các khe cuộn dây được thiết kế chính xác để tối ưu hóa sự phân bố từ thông.

2.3 Các loại Stator
- stator động cơ cảm ứng: Sử dụng cuộn dây ba pha để tạo ra từ trường quay.
- Stator nam châm vĩnh cửu: Sử dụng nam châm cường độ cao (ví dụ: neodymium) cho động cơ DC không chổi than.
- Stator từ trở chuyển mạch: Dựa vào các cực nổi và dòng điện xung để tạo mô-men xoắn.


3. Rôto: Thiết kế và chức năng
Rôto quay bên trong stato, được điều khiển bởi lực điện từ. Thiết kế của nó thay đổi tùy theo loại động cơ:

3.1 Rôto lồng sóc
Phổ biến trong động cơ cảm ứng, rôto này bao gồm các thanh nhôm hoặc đồng được nối ngắn mạch bằng các vòng cuối. Từ trường quay của stato tạo ra dòng điện trong các thanh này, tạo ra mô-men xoắn.

3.2 Rôto vết thương
Được sử dụng trong động cơ cảm ứng vòng trượt, rôto này có cuộn dây cách điện nối với điện trở bên ngoài để điều khiển tốc độ.

3.3 Rôto nam châm vĩnh cửu
Được tìm thấy trong động cơ đồng bộ và DC không chổi than, những rôto này sử dụng nam châm nhúng để tương tác với từ trường của stato.

3.4 Rôto cực lồi
Được sử dụng trong động cơ đồng bộ, những rôto này có các cực nhô ra thẳng hàng với từ trường của stato.


4. Tương tác giữa Stator và Rotor
Hoạt động của động cơ điện phụ thuộc vào sự tương tác điện từ giữa stato và rôto:

4.1 Động cơ cảm ứng
Từ trường quay của stato tạo ra dòng điện trong rôto (Định luật Faraday), tạo ra mô-men xoắn. Rôto luôn trễ một chút so với từ trường của stato (trượt), đảm bảo chuyển động liên tục.

4.2 Động cơ đồng bộ
Rôto khóa vào từ trường quay của stato, quay cùng tốc độ (tốc độ đồng bộ). Nam châm vĩnh cửu hoặc cuộn dây kích thích DC duy trì sự đồng bộ hóa này.

4.3 Động cơ DC không chổi than
Chuyển mạch điện tử chuyển đổi dòng điện của stato để hút hoặc đẩy nam châm vĩnh cửu của rôto, tạo ra chuyển động quay.


5. Sự khác biệt chính giữa Stator và Rotor
| Tính năng         | Stator                          | Rô-to                          |
|-----------------|--------------------------------|----------------------------------------|
| Chuyển động      | Cố định                     | Xoay                       |
| Cuộn dây    | AC hoặc DC bị kích thích               | Chuồng sóc, vết thương hoặc PM   |
| Vật liệu cốt lõi | Thép nhiều lớp               | Thép đặc hoặc thép nhiều lớp      |
| Vai trò        | Tạo ra từ trường       | Chuyển trường thành chuyển động    |


6. Ứng dụng của hệ thống Stator-Rotor
- Truyền động công nghiệp: Máy bơm, máy nén, băng tải.
- Xe điện: Động cơ kéo dựa vào rôto PM.
- Đồ gia dụng: Quạt, máy giặt, tủ lạnh.
- Năng lượng tái tạo: Máy phát điện tua bin gió sử dụng thiết kế rôto stator bền bỉ.


7. Những thách thức và đổi mới
7.1 Tổn thất về hiệu quả
- Tổn thất đồng: Điện trở trong cuộn dây.
- Tổn thất sắt: Độ trễ và dòng điện xoáy.
- Ma sát và gió: Lực cản cơ học.

7.2 Vật liệu nâng cao
- Chất siêu dẫn nhiệt độ cao: Giảm điện trở cuộn dây.
- Composite từ mềm: Nâng cao hiệu suất lõi stato.

7.3 Điều khiển động cơ thông minh
Các thuật toán không cảm biến và AI tối ưu hóa tương tác giữa stato và rôto để tiết kiệm năng lượng.


8. Kết luận
Stator và rôto của động cơ là những đối tác không thể tách rời trong quá trình chuyển đổi năng lượng cơ điện. Những cải tiến về thiết kế và vật liệu của họ tiếp tục vượt qua các giới hạn về hiệu suất, độ tin cậy và hiệu suất của động cơ. Hiểu rõ các thành phần này là điều cần thiết đối với các kỹ sư cũng như những người đam mê vì chúng tạo thành xương sống của vô số công nghệ đang định hình thế giới của chúng ta.

Bằng cách nắm vững các nguyên lý của stato và rôto, chúng tôi mở ra tiềm năng cho các động cơ điện thông minh hơn, xanh hơn và mạnh mẽ hơn trong tương lai.
