Cắt laze cho động cơ: Độ chính xác, hiệu quả và ứng dụng trong kỹ thuật hiện đại

Việc sản xuất động cơ điện phụ thuộc rất nhiều vào chất lượng và độ chính xác của các bộ phận cốt lõi, đặc biệt là các lớp tạo thành stato và rôto. Trong số các phương pháp khác nhau được sử dụng để sản xuất các tấm cán mỏng này, cắt laser đã nổi lên như một công nghệ hàng đầu nhờ tính chính xác, linh hoạt và hiệu quả của nó. Bài viết này tìm hiểu tầm quan trọng của việc cắt lớp màng động cơ bằng laser, những ưu điểm của chúng so với các phương pháp truyền thống và ứng dụng của chúng trong kỹ thuật hiện đại.

1. Giới thiệu về cán màng động cơ

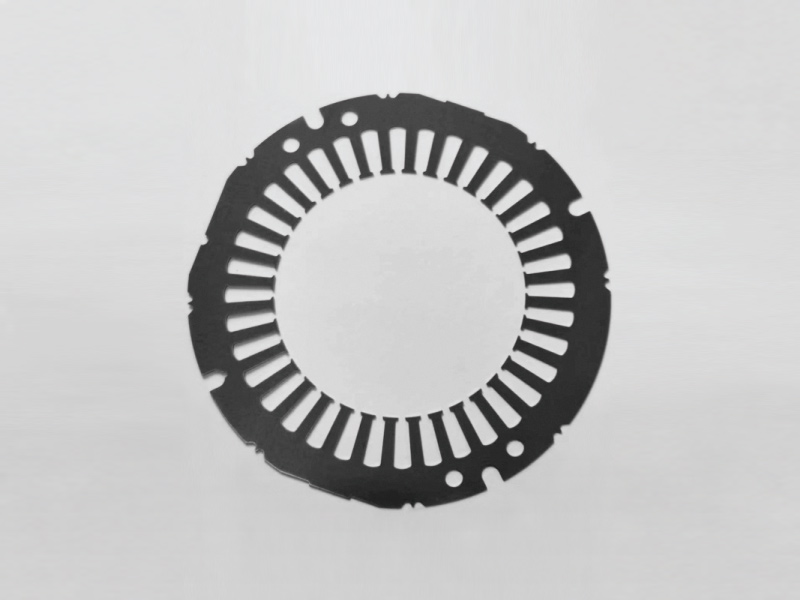

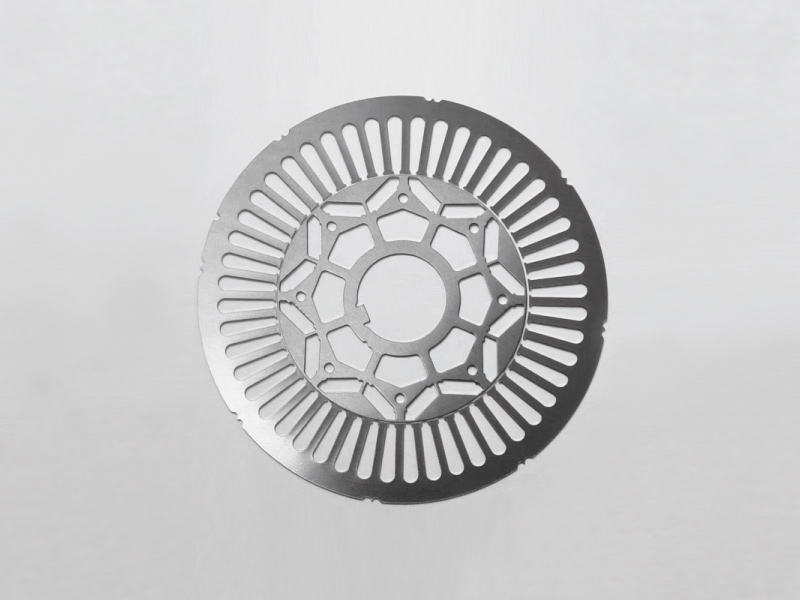

Tấm động cơ là những tấm thép điện mỏng, xếp chồng lên nhau (còn được gọi là thép silicon) tạo thành lõi của động cơ điện và máy phát điện. Những lớp mỏng này rất cần thiết để giảm tổn thất năng lượng do dòng điện xoáy gây ra, xảy ra khi từ trường xen kẽ tạo ra dòng điện tuần hoàn trong vật liệu dẫn điện. Bằng cách sử dụng các lớp mỏng, cách nhiệt thay vì khối đặc, việc ghép lớp sẽ giảm thiểu những tổn thất này, cải thiện hiệu suất của động cơ.

Theo truyền thống, cán màng được sản xuất bằng cách đục lỗ hoặc dập cơ học. Tuy nhiên, những phương pháp này có hạn chế về độ chính xác, đặc biệt đối với các thiết kế phức tạp hoặc ứng dụng hiệu suất cao. Cắt laser đã cách mạng hóa quy trình sản xuất bằng cách mang lại độ chính xác và tính linh hoạt tuyệt vời.

2. Quy trình cắt laser cho cán màng động cơ
Cắt laser sử dụng chùm tia laser công suất cao để làm tan chảy, đốt cháy hoặc làm bay hơi vật liệu dọc theo một đường dẫn được xác định trước. Đối với cán màng động cơ, quá trình này bao gồm các bước sau:

1. Lựa chọn vật liệu: Thép điện, thường có độ dày từ 0,1mm đến 0,5mm, được lựa chọn dựa trên yêu cầu của động cơ.
2. Thiết kế và lập trình: Phần mềm CAD (Computer-Aided Design) được sử dụng để tạo biên dạng cán, sau đó được dịch thành hướng dẫn máy cho máy cắt laser.
3. Cắt Laser: Chùm tia laser tập trung cắt các tấm thép điện với độ chính xác cực cao, tạo ra các hình dạng phức tạp cho stato, rôto hoặc các bộ phận động cơ khác.
4. Mài bavia và làm sạch: Sau khi cắt, các cạnh có thể được mài nhẵn để loại bỏ bất kỳ vi sai lệch nào, đảm bảo xếp chồng trơn tru.
5. Xếp chồng và liên kết: Các lớp riêng lẻ được xếp chồng lên nhau và liên kết bằng cách sử dụng chất kết dính, hàn hoặc tính năng lồng vào nhau để tạo thành lõi rắn.

3. Ưu điểm của động cơ cắt laze
So với việc dập hoặc đục lỗ truyền thống, cắt laser mang lại một số lợi ích chính:

Một. Hình học phức tạp và có độ chính xác cao
Cắt laser đạt được dung sai chặt chẽ tới ± 0,05mm, cho phép tạo ra các thiết kế phức tạp mà các phương pháp cơ học khó hoặc không thể thực hiện được. Điều này đặc biệt quan trọng đối với động cơ hiệu suất cao, nơi hình dạng được tối ưu hóa giúp giảm tổn thất từ ​​tính và cải thiện hiệu suất.

b. Không bị mòn dụng cụ hoặc ứng suất cơ học
Việc dập yêu cầu khuôn tùy chỉnh, khuôn này sẽ bị mòn theo thời gian và có thể làm biến dạng vật liệu. Cắt laser, là một quá trình không tiếp xúc, giúp loại bỏ sự mài mòn của dụng cụ và giảm thiểu ứng suất cơ học lên vật liệu, đảm bảo chất lượng ổn định.

c. Tính linh hoạt và tạo mẫu nhanh
Vì việc cắt laser được điều khiển bằng phần mềm nên các thay đổi về thiết kế có thể được thực hiện nhanh chóng mà không cần dụng cụ mới. Điều này làm cho nó trở nên lý tưởng cho việc tạo mẫu và sản xuất hàng loạt nhỏ, giảm thời gian và chi phí thực hiện.

d. Giảm chất thải vật liệu
Cắt laser tối ưu hóa việc sử dụng vật liệu bằng cách lồng các bộ phận chặt chẽ với nhau, giảm thiểu phế liệu. Điều này đặc biệt có giá trị đối với thép điện đắt tiền.

đ. Chất lượng cạnh vượt trội
Quá trình laser tạo ra các cạnh sạch, không có gờ, giảm nhu cầu hoàn thiện thứ cấp và cải thiện tính chất từ ​​của các lớp mỏng.

4. Ứng dụng của Máy cắt laze động cơ
Cán màng cắt bằng laze được sử dụng trong nhiều loại động cơ điện và máy phát điện, bao gồm:

- Động cơ công nghiệp: Động cơ công suất cao được sử dụng trong sản xuất, robot và tự động hóa được hưởng lợi từ các lớp cắt bằng laze do hiệu quả và độ bền của chúng.
- Xe điện (EV): Ngành công nghiệp ô tô yêu cầu động cơ nhẹ, hiệu suất cao, trong đó các lớp mỏng được cắt chính xác góp phần tiết kiệm năng lượng và mở rộng phạm vi hoạt động.
- Hàng không vũ trụ và Quốc phòng: Động cơ dành cho máy bay không người lái, vệ tinh và thiết bị quân sự yêu cầu các lớp phủ cực kỳ chính xác để đáp ứng các tiêu chuẩn nghiêm ngặt về hiệu suất và độ tin cậy.
- Năng lượng tái tạo: Máy phát điện trong tua bin gió và hệ thống thủy điện dựa vào các lớp cắt bằng laze để chuyển đổi năng lượng tối ưu.
- Điện tử tiêu dùng: Động cơ nhỏ trong các thiết bị, dụng cụ điện và hệ thống HVAC cũng sử dụng các lớp cắt bằng laze để có thiết kế nhỏ gọn, hiệu quả.

5. Những thách thức và cân nhắc
Mặc dù cắt laser mang lại nhiều lợi ích nhưng cũng có một số thách thức:

- Đầu tư ban đầu: Máy cắt laser đắt hơn so với máy dập truyền thống, mặc dù việc tiết kiệm lâu dài về chi phí dụng cụ và vật liệu thường xứng đáng với khoản đầu tư.
- Vùng ảnh hưởng nhiệt (HAZ): Quá trình laser tạo ra nhiệt, có thể làm thay đổi một chút tính chất vật liệu gần các cạnh cắt. Kiểm soát tham số thích hợp sẽ giảm thiểu hiệu ứng này.
- Giới hạn về độ dày vật liệu: Các lớp mỏng cực dày có thể yêu cầu các phương pháp cắt thay thế, vì tia laser có hiệu quả nhất trên các vật liệu có độ dày mỏng đến trung bình.

6. Xu hướng tương lai về cắt laser cho cán màng động cơ
Khi công nghệ tiến bộ, một số xu hướng đang định hình tương lai của các tấm ghép động cơ được cắt bằng laze:

- Laser sợi quang và laser cực nhanh: Các công nghệ laser mới, chẳng hạn như laser sợi quang và laser pico giây, mang lại tốc độ cắt nhanh hơn và thậm chí độ chính xác cao hơn.
- Tự động hóa và tích hợp AI: Hệ thống cắt laser thông minh với khả năng tối ưu hóa dựa trên AI có thể nâng cao hơn nữa hiệu quả và giảm lãng phí.
- Sản xuất bền vững: Việc thúc đẩy các phương pháp sản xuất xanh hơn đang thúc đẩy sự đổi mới trong hệ thống laser tiết kiệm năng lượng và vật liệu có thể tái chế.

7. Kết luận
Cắt lớp màng động cơ bằng laser thể hiện sự tiến bộ đáng kể trong sản xuất động cơ điện, kết hợp độ chính xác, tính linh hoạt và hiệu quả. Khi các ngành công nghiệp yêu cầu động cơ nhỏ gọn hơn và hiệu suất cao hơn, việc cắt laser sẽ tiếp tục đóng một vai trò quan trọng trong việc đáp ứng các yêu cầu này. Cho dù đối với máy móc công nghiệp, xe điện hay hệ thống năng lượng tái tạo, lợi ích của việc cán màng bằng cắt laser khiến chúng không thể thiếu trong kỹ thuật hiện đại.

Bằng cách áp dụng công nghệ này, các nhà sản xuất có thể đạt được hiệu suất động cơ vượt trội đồng thời giảm chi phí và tác động đến môi trường—một điều đôi bên cùng có lợi cho sự đổi mới và tính bền vững.
