Động cơ ngăn xếp cán: Thiết kế, ưu điểm và ứng dụng

Động cơ ngăn xếp cán là một thành phần quan trọng trong các hệ thống cơ điện hiện đại, mang lại hiệu suất cao, giảm tổn thất năng lượng và hiệu suất nhiệt vượt trội. Loại động cơ này được sử dụng rộng rãi trong các ngành công nghiệp như ô tô, hàng không vũ trụ, robot và tự động hóa công nghiệp do thiết kế nhỏ gọn và hoạt động đáng tin cậy.

1. Giới thiệu về động cơ xếp chồng Lamination
Động cơ ngăn xếp cán là một động cơ điện được chế tạo bằng cách sử dụng các tấm thép mỏng, cách điện xếp chồng lên nhau để tạo thành lõi stato và rôto. Những lớp mỏng này giảm thiểu tổn thất dòng điện xoáy, thường gặp ở động cơ lõi rắn, nhờ đó cải thiện hiệu suất và giảm sinh nhiệt. Thiết kế của động cơ đảm bảo khả năng điều khiển chính xác, mật độ mô-men xoắn cao và độ bền, giúp động cơ phù hợp với các ứng dụng đòi hỏi khắt khe.

2. Thiết kế và thi công
Tính năng chính của Động cơ ngăn xếp cán màng là cấu trúc lõi nhiều lớp của nó. Lõi được chế tạo bằng cách xếp chồng nhiều tấm thép mỏng, mỗi tấm được phủ một lớp cách điện để ngăn chặn sự dẫn điện giữa chúng. Thiết kế này làm giảm dòng điện xoáy—dòng điện tuần hoàn gây ra tổn thất năng lượng và làm nóng.

2.1 Lớp phủ Stator và Rotor

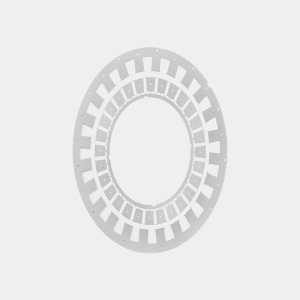

- Các tấm stato: Stator là bộ phận đứng yên của động cơ và bao gồm các tấm xếp chồng lên nhau có các rãnh để quấn cuộn dây. Các lớp mỏng được cắt chính xác để đảm bảo phân bố từ thông đồng đều.
- Các tấm rôto: Rôto quay bên trong stato cũng sử dụng các tấm nhiều lớp để giảm thiểu tổn thất năng lượng. Nam châm vĩnh cửu hoặc cuộn dây được gắn trong các lớp rôto, tùy thuộc vào loại động cơ (ví dụ: PMSM hoặc động cơ cảm ứng).

2.2 Vật liệu được sử dụng
Các lớp mỏng thường được làm từ thép silicon (thép điện) do tính thấm từ cao và tổn thất trễ thấp. Độ dày của mỗi lớp cán dao động từ 0,1 mm đến 0,5 mm, tùy thuộc vào công suất định mức và tần số hoạt động của động cơ.

3. Ưu điểm của động cơ xếp chồng
Động cơ ngăn xếp cán cung cấp một số ưu điểm so với động cơ lõi rắn truyền thống:

3.1 Giảm tổn thất năng lượng
Bằng cách sử dụng các lớp cách điện, tổn thất do dòng điện xoáy giảm đáng kể, mang lại hiệu quả cao hơn. Điều này đặc biệt quan trọng trong các ứng dụng tần số cao, nơi lõi rắn sẽ quá nóng.

3.2 Cải thiện hiệu suất nhiệt
Việc giảm nhiệt sinh ra cho phép động cơ hoạt động ở mật độ công suất cao hơn mà không bị quá nóng. Điều này làm cho nó trở nên lý tưởng cho các ứng dụng yêu cầu hoạt động liên tục dưới tải nặng.

3.3 Thiết kế nhẹ và nhỏ gọn
Cấu trúc nhiều lớp nhẹ hơn so với thiết kế lõi rắn, giúp động cơ phù hợp với các ứng dụng nhạy cảm với trọng lượng như xe điện và máy bay không người lái.

3.4 Độ chính xác và khả năng kiểm soát nâng cao
Đặc tính từ tính đồng nhất của lõi nhiều lớp đảm bảo tạo ra mô-men xoắn trơn tru và kiểm soát tốc độ chính xác, điều này rất cần thiết trong chế tạo robot và máy CNC.

4. Ứng dụng của động cơ xếp chồng
Do hiệu quả và độ tin cậy của chúng, Động cơ xếp chồng được sử dụng trong các ngành công nghiệp khác nhau:

4.1 Công nghiệp ô tô
Xe điện (EV) và xe hybrid sử dụng những động cơ này cho hệ thống bám đường, trợ lực lái và quạt làm mát pin. Hiệu quả cao của chúng góp phần kéo dài tuổi thọ pin.

4.2 Tự động hóa công nghiệp
Trong chế tạo robot, máy CNC và hệ thống băng tải, Động cơ xếp chồng Lamination cung cấp khả năng điều khiển chuyển động chính xác và mô-men xoắn cao ở tốc độ thấp.

4.3 Hàng không vũ trụ và quốc phòng
Máy bay không người lái, vệ tinh và thiết bị truyền động máy bay sử dụng các động cơ này do cấu trúc nhẹ và khả năng hoạt động trong môi trường khắc nghiệt.

4.4 Điện tử tiêu dùng
Các thiết bị gia dụng như máy giặt, tủ lạnh và điều hòa không khí được hưởng lợi từ khả năng vận hành êm ái và tiết kiệm năng lượng của động cơ.

5. Những thách thức và sự phát triển trong tương lai
Bất chấp những lợi thế của mình, Lamination Stack Motors phải đối mặt với một số thách thức:
- Độ phức tạp trong sản xuất: Việc xếp chồng và cách nhiệt chính xác đòi hỏi kỹ thuật sản xuất tiên tiến.
- Giá thành vật liệu: Thép silicon chất lượng cao làm tăng giá thành sản xuất so với động cơ thông thường.

Những tiến bộ trong tương lai có thể bao gồm:
- Vật liệu tiên tiến: Kim loại vô định hình hoặc các tấm composite có thể làm giảm tổn thất hơn nữa.
- Sản xuất bồi đắp: In 3D có thể cho phép thiết kế cán màng phức tạp hơn để đạt hiệu suất tối ưu.

6. Kết luận
Động cơ ngăn xếp cán là một giải pháp linh hoạt và hiệu quả cao cho các hệ thống cơ điện hiện đại. Thiết kế lõi nhiều lớp của nó giảm thiểu tổn thất năng lượng, cải thiện hiệu suất nhiệt và cho phép các ứng dụng nhỏ gọn, công suất cao. Khi công nghệ phát triển, những động cơ này sẽ tiếp tục đóng một vai trò quan trọng trong các hệ thống hiệu suất cao và tiết kiệm năng lượng trong nhiều ngành công nghiệp.

Bằng cách hiểu rõ các nguyên tắc, ưu điểm và ứng dụng của Lamination Stack Motors, các kỹ sư và nhà thiết kế có thể tận dụng lợi ích của chúng cho những đổi mới thế hệ tiếp theo.
